Detalhes do produto:
|
Uso: | Para DIY | Comutação: | Escovado |
---|---|---|---|
Velocidade (RPM): | 6-1600rpm | Tipo: | Motor da engrenagem da C.C. com codificador |
Eficiência: | IE 1 | Construção: | Ímã permanente |
Material: | De aço inoxidável | Tensão: | 12V/24V |
Realçar: | motor alto da engrenagem do torque de 37mm,Motor alto da engrenagem do torque do eixo excêntrico,Motores pequenos da engrenagem da C.C. de Rosh |

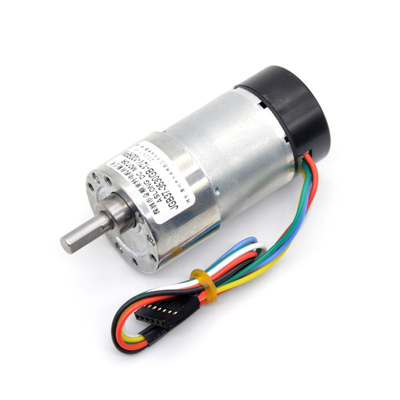

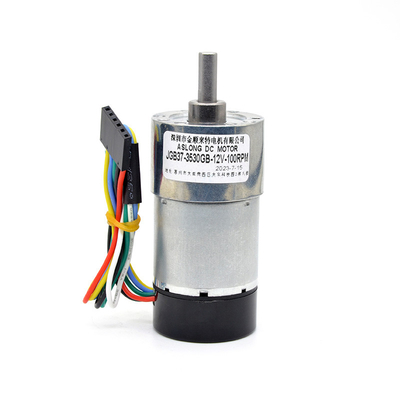

motor alto da engrenagem da C.C. do torque de 37mm 12v 24v 1600 RPM com codificador
diâmetro de 37mm todo o motor da engrenagem da C.C. da caixa 12v 24v do Metal Gear com codificador 7RPM ao eixo excêntrico do torque alto do motop do Gearmotor de 1600 RPM
Introdução do motor
1. Nome do motor: Motor 12V 24V da engrenagem da C.C. com tampa &protective do codificador
2. A tensão avaliado tem C.C. 12V e C.C. 24V
3. C.C. 12V; Você pode não escolher nenhuma velocidade da carga tem:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
Torque avaliado entre 0,32 a 41 KG.CM; torque da tenda: entre 1.16-50KG.CM, recomenda-se que sua carga do projeto não exceder o torque avaliado; Não selecione nenhuma velocidade da carga em C.C. 12V, haverá um torque avaliado correspondente e o torque da tenda, refere por favor a tabela de parâmetro abaixo.
4. C.C. 24V; Você pode não escolher nenhuma velocidade da carga tem:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Torque avaliado entre 0,4 a 50 KG.CM; torque da tenda: entre 1.7-60KG.CM, recomenda-se que sua carga do projeto não exceder o torque avaliado; Não selecione nenhuma velocidade da carga em C.C. 24V, haverá um torque avaliado correspondente e o torque da tenda, refere por favor a tabela de parâmetro abaixo.
5. Sentido da rotação do motor: CW ou CCW, apoio invertido;
Controle o sentido horário ou a rotação anti-horário do motor mudando a maneira os elétrodos positivos e negativos é conectada

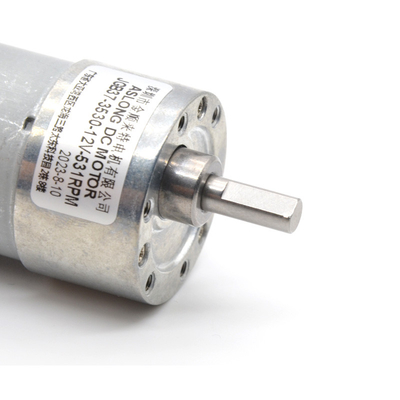

6. A forma do eixo do motor: O tipo de D, refere por favor a carta do tamanho abaixo para todas as dimensões do motor.
7. Material da engrenagem: As engrenagens do metal fazem o motor por último mais longo
8. A velocidade do motor pode ser ajustada usando o controlador da velocidade.
9. O motor tem o ruído padrão ao trabalhar. Se seu projeto tem exigências para o ruído de trabalho do motor, consulte-nos por favor antes de comprar. Nós dar-lhe-emos algumas sugestões. Obrigado.
Quando o motor é invertido, o som de trabalho do motor será maior do que a rotação dianteira, que é normal.
10. Este motor é apropriado para uma variedade de equipamento da micro-automatização. Contanto que você confirmar que a tensão do motor e o torque de sua escolha são apropriados para a tensão e a carga de seu projeto antes da compra, não há nenhum limite ao espaço do uso deste motor.
Por exemplo, Toy Car; Cortinas elétricas; Motores do quadro de avisos; Aparelhos eletrodomésticos etc.

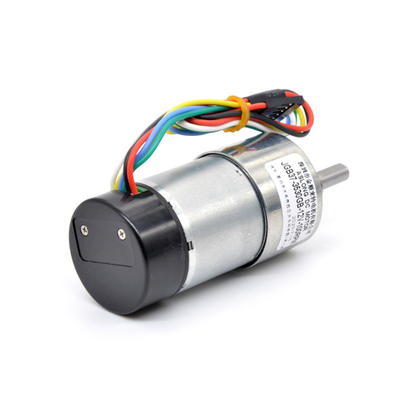

Introdução do codificador
1. Características proeminentes: Este codificador do witn do motor; o motor tem uma função de medição da velocidade;
2. O codificador tem o elevado desempenho e é um codificador magnético incremental de dois canais e do três-canal. Pode adaptar-se aos ambientes ásperos. Cada codificador magnético contém uma grade magnética e uma sensibilidade magnética para detectar o motor. O ângulo de fase da quadratura dos dois canais da saída é onda quadrada Célsio de 90 graus, o motor tem duas linhas de sinal, o motor gerencie uma volta, cada saída 16 ondas quadradas
O seguinte é um diagrama esquemático da conexão do codificador; saída do circuito; saída da onda quadrada

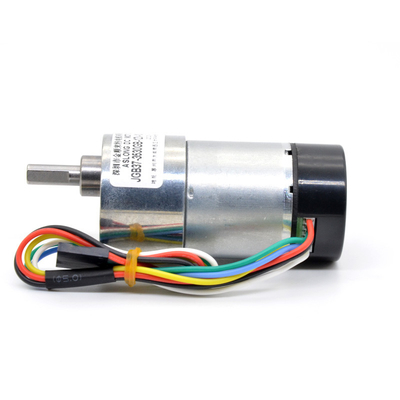

Prendendo o método
Linha vermelha: Polo positivo de fonte de alimentação de DC conectado ao motor
Fio preto: Polo negativo de fonte de alimentação de DC conectado ao motor
Linha verde: Terra do sensor
Linha azul: Fonte de alimentação do sensor
Fio amarelo: Sinalize um ponto da saída
Linha branca: Ponto da saída do sinal B
Estruturas:
1. Use todas as engrenagens do metal
2. Bobina de cobre pura com condutibilidade alta super e resistência de alta temperatura
3. O motor tem um codificador, você pode medir o número de revoluções
4. Usando as engrenagens de alta qualidade, as engrenagens são calor - tratado e desgaste-mais resistente, fazendo o motor por último mais longo.
5. O motor desta relação não tem uma tampa protetora. Se você precisa um motor com uma tampa protetora, contacte-nos por favor antes de comprar.
Tabela de parâmetro do motor:
Sua carga do projeto não deve exceder o torque avaliado do motor, se não a vida do motor será reduzida
Os parâmetros na tabela abaixo são os parâmetros para a tensão avaliado 12v/24v da conexão do motor
Se o motor é conectado a uma entrada não-avaliado da tensão, todos os parâmetros do motor mudarão.
JGB37-3530 Rate Volt DC12V | |||||||||||
Relação de redução | 6,25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
Nenhuma corrente da carga (miliampère) | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> |
Nenhuma carga RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
Torque da carga (quilograma, cm) | 0,3 | 0,38 | 0,7 | 1,14 | 2,1 | 3,4 | 5 | 6,3 | 10 | 19 | 30 |
Carga RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
Corrente da carga (miliampère) | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> |
Max Torque (Kg.cm) | 1 | 1.S2 | 2,8 | 4,5 | 8,4 | 13 | 20 | 25 | 40KG máximo | ||
Comprimento da caixa de engrenagens (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
JGB37-3530 Rate Volt DC24V | |||||||||||
Relação de redução | 6,25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
Nenhuma corrente da carga (miliampère) | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | ||
Nenhuma carga RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
Torque da carga (quilograma, cm) | 0,2 | 0,29 | 0,54 | 1,1 | 1,6 | 2,61 | 3,7 | 4,8 | 7,8 | 14 | 23 |
Carga RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5,6 |
Corrente da carga (miliampère) | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> |
Max Torque (Kg.cm) | 1 | 1,16 | 2,1 | 4,4 | 6,4 | 10 | 14,8 | 19 | 31KG máximo | ||
Comprimento da caixa de engrenagens (milímetros) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
Você pode comprar o motor JGB37-3530 com codificador | |
Se você apenas quer ter o separado o motor, você pode escolher o motor JGB37-3530 somente. | |
Nós igualmente oferecemos o motor 3530C |
