Detalhes do produto:
|
Uso: | Para o carro esperto do robô eletrônico | Comutação: | Escovado |
---|---|---|---|
Velocidade (RPM): | 15-2000rpm | Tipo: | Motor da engrenagem da C.C. 545 com codificador |
Eficiência: | IE 1 | Construção: | Ímã permanente |
Material: | De aço inoxidável | Tensão: | 6V/12V/24V |
Realçar: | Motor da engrenagem de redução da velocidade 2000RPM,Motor da engrenagem de redução da velocidade de Rosh,Mini motor da engrenagem do metal 2000RPM |

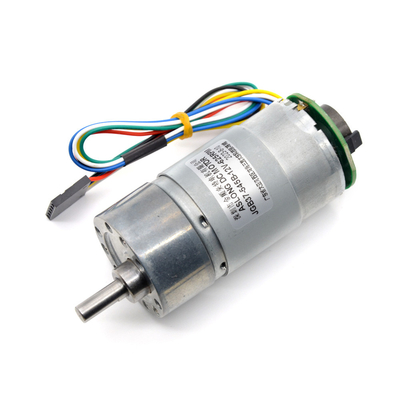

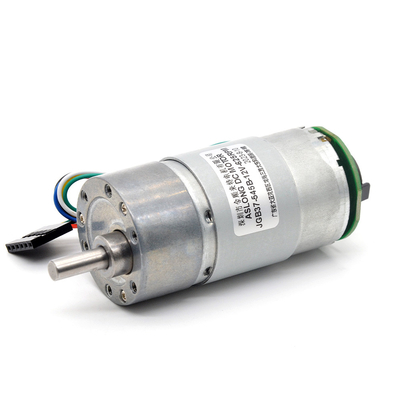

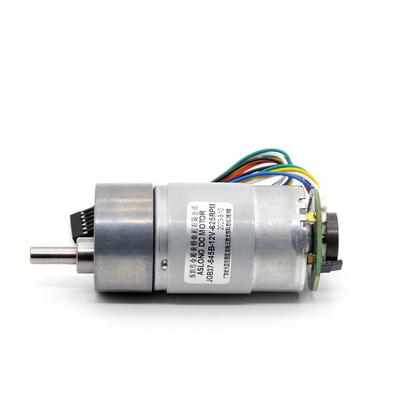

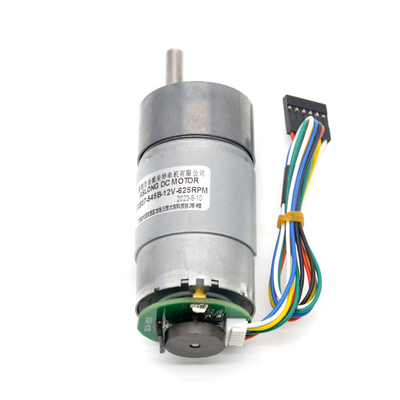

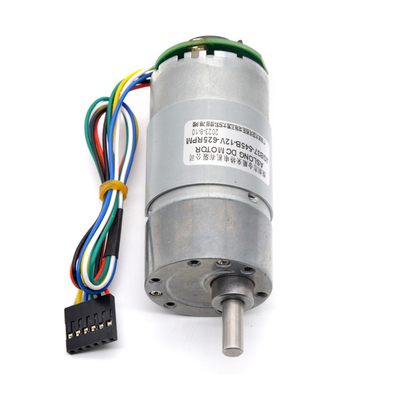

2000 C.C. altas do torque 24V do motor da engrenagem de redução da velocidade do metal do RPM com codificador
motor alto da engrenagem de redução da velocidade do torque do RPM de 24V C.C. 15 a 2000 com codificador de Holzer & caixa de engrenagens do metal
Especificação do motor da engrenagem de redução da velocidade
①O nome do motor: A C.C. alinhou o motor com codificador
②A tensão que você pode escolher para este motor é C.C. 6V; C.C. 12V e C.C. 24V
③Depois que você seleciona a tensão do motor, você pode escolher uma das seguintes velocidades comprar. As seguintes velocidades para referir a velocidade do motor, não a velocidade da nenhum-carga da carga;
Por exemplo, 4RPM significa que o motor gerencie 4 vezes pelo minuto sem carga.
C.C. 6V; Você pode não escolher nenhuma velocidade da carga tem:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
C.C. 12V; Você pode não escolher nenhuma velocidade da carga tem:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
C.C. 24V; Você pode não escolher nenhuma velocidade da carga tem:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Escolha uma das velocidades, haverá um torque avaliado correspondente da carga, assim que quando você escolhe a velocidade da nenhum-carga do motor, nós recomendamos que você refere a carga avaliou o torque do motor de acordo com a carga do projeto em vez do torque da tenda do motor.
A velocidade do motor é diferente, e o torque do motor é igualmente diferente. Por exemplo, o parâmetro que do motor você escolhe é 12v 8rpm, o torque do motor é 35KG.CM, se o parâmetro do motor você escolhe é 12v 1000rpm, e o torque do motor é 0.5KG.CM. Assim mais baixa a velocidade que você escolhem, maior do motor o torque do motor. Inversamente, mais alta a velocidade que você escolhem, menor o torque do motor.
Alguns povos terão uma dúvida. Se a velocidade máxima deste motor está comprada, como 1000rpm, se nós reduzimos a velocidade do motor de 1000rpm a 8rpm, quando o motor está correndo em 8rpm, pode o torque do motor o alcance 35KG?
Isto é impossível. Quando a velocidade do motor é ajustada, o torque do motor igualmente diminuirá como as diminuições da velocidade. Por exemplo, a velocidade do motor que você comprou é 1000rpm, e o torque do motor é 0.5KG.CM. Quando você reduz a velocidade do motor, o torque do motor será mais baixo do que 0.5KG. Se a velocidade do motor é reduzida extremamente, o torque do motor estará reduzido igualmente extremamente.
Se você compra a mais baixa velocidade deste motor, tal como 8rpm, o torque do motor é 35KG, se você reduz a velocidade do motor de 8rpm a 1rpm, o torque do motor igualmente será mais baixa do que 35KG.
Assim você precisa de considerar se o torque final do motor pode alcançar a carga de seu projeto depois que o motor é retardado. Se não, você precisa de considerar escolher outras mais baixas velocidades ou outros motores.
Você pode contactar-nos sobre o princípio de mudança do torque com velocidade, nós pode ajudá-lo a evitar comprar erros, agradecimentos!
④Supondo que os parâmetros do motor você para comprar são 12v 8rpm, a escala de velocidade ajustável do motor é 0rpm a 8rpm, isto é, a velocidade que você escolhe comprar é a escala ajustável velocidade máxima.
⑤Sentido da rotação do motor: CW ou CCW, apoio invertido;
Controle o sentido horário ou a rotação anti-horário do motor mudando a maneira os elétrodos positivos e negativos é conectada.
⑥A forma do eixo do motor: o diâmetro do eixo do motor é 6mm, refere por favor a carta do tamanho abaixo para todas as dimensões do motor.
⑦Material da engrenagem: As engrenagens do metal fazem o motor por último mais longo
⑧O motor tem o ruído padrão ao trabalhar. Se seu projeto tem exigências para o ruído de trabalho do motor, consulte-nos por favor antes de comprar. Nós dar-lhe-emos algumas sugestões. Obrigado.
Quando o motor é invertido, o som de trabalho do motor será maior do que a rotação dianteira, que é normal.
⑨Este motor é apropriado para uma variedade de dispositivos espertos, mas você precisa de verificar com cuidado se o tamanho, a tensão, a velocidade e o torque do motor sejam apropriados para seu dispositivo antes de comprar.
O seguinte é a introdução de codificador
①Sinal de saída: fase do AB da onda quadrada (defeito)
②Variação da temperatura de funcionamento: -40 graus Célsio a 120 graus Célsio
③Este codificador é um codificador magnético incremental de dois canais e do três-canal. É apropriado para o uso em ambientes ásperos. Cada codificador magnético contém uma grade magnética e uma sensibilidade magnética para detectar o motor. A saída tem dois canais com um ângulo de fase da quadratura da onda quadrada de 90 graus; O motor gerencie uma vez, e saída dos sinais de A e de B 16 pulsos cada.
④Especificações do codificador: Do fio bifásico do codificador 17 do AB tensão básica 3.3V ou 5V do sinal
⑤Prendendo a especificação: Conector terminal de XH2.5-6PIN
Introdução da conexão do codificador
(1) linha vermelha: o polo positivo do motor; conecte ao polo positivo da fonte de alimentação de DC
(2) linha preta: o polo negativo do motor; conecte o polo negativo da fonte de alimentação de DC
linha verde (de 3): Terra de Hall Sensor
(4) linha azul: Fonte de alimentação do sensor (Hall Sensor Vcc)
(5) linha amarela: Sinalize um ponto da saída (Hall Sensor um Vout)
(6) linha branca: Ponto da saída do sinal B (Hall Sensor B Vout)
Folha de dados:
Modelo: JGB37-545B | Nenhuma carga | Na carga | Tenda | Caixa de engrenagens Comprimento |
|||||
Relação de redução | Volt avaliado | ||||||||
Velocidade | Atual | Torque | Velocidade | Atual | Torque | Atual | |||
V | RPM | miliampère | Kg.cm | RPM | KG.CM | milímetro | |||
6,3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1,5 | 1,8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4,7 | 1,8 | 22 |
30 | 6 | 104 | 100 | 1,2 | 88 | 0,45 | 7,5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1,8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1,8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | A proibição travou | 265 |
270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1,4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1,5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | A proibição travou | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1,9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1,6 | 1050 | 1,9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1,9 | 19 | H | 22 |
30 | 24 | 415 | 400 | 3,9 | 350 | 1,9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1,9 | 35 | A proibição travou | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1,9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1,9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1,9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1,9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1,9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1,9 | 35 | 29 |
