Detalhes do produto:
|
| Construção: | Imã permanente | Tipo: | Micro motor, motor de engrenagem, motor DC sem escovas |
|---|---|---|---|
| Utilização: | Eletrodomésticos | Comutação: | Sem escovas |
| Proteger a característica: | Totalmente fechado | Eficiência: | IE 1 |
| Torque: | 00,03 a 16,5 kg.cm | Peso: | 100 g (aproximadamente) |

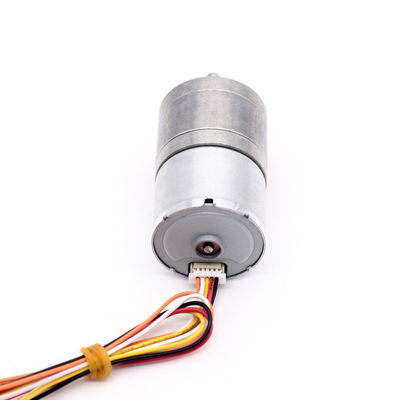

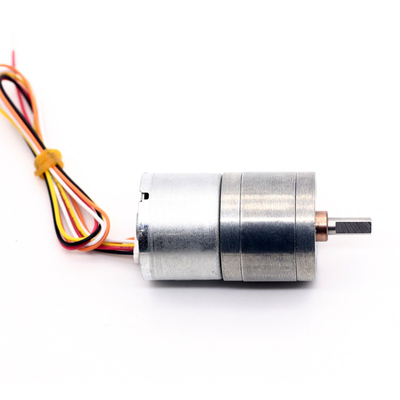

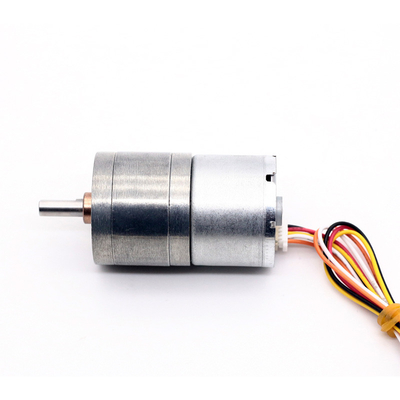

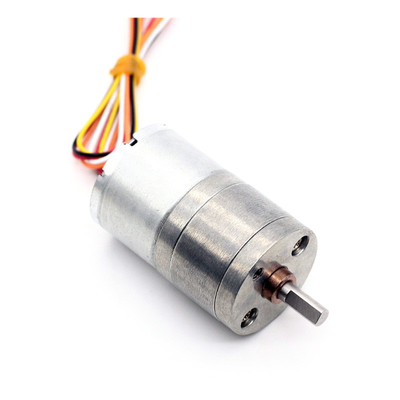

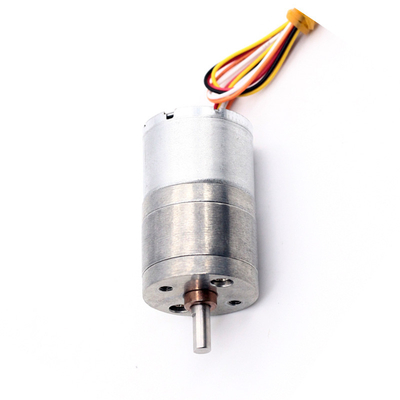

JGA25 2418 Motores DC sem escovas de alto binário 12v 50 Rpm Motor de engrenagem
JGA25-2418 Motor DC sem escova de longa vida, motor de engrenagem sem escova
Características do motor: baixo ruído, longa vida útil, velocidade ajustável, com freio, com sinal de retorno de velocidade
Diâmetro do motor: cerca de 25 mm
Comprimento do corpo do motor: 18 mm
Diâmetro do eixo de saída: 4 mm ((tipo D)
Comprimento do eixo de saída: 9,5 mm
Duração da caixa de engrenagens: Decida pela relação de redução diferente, abaixo da ficha de dados como referência.
Método de ligação por fio:
Linha vermelha: Potência +
Linha preta:
Linha amarela: saída de FG, 18 singles/R
Linha laranja: CCW/CW controle, linha laranja motor vazio é ccw, quando a linha laranja ligar energia, motor é cw.
Linha branca: ajuste de velocidade
Desenho:
Ficha de dados:
| Modelo: JGA25-2418 | Sem carga | Em carga | Estacionamento | Tamanho ((L) | Peso | |||||||
| Voltagem nominal | Velocidade | Corrente | Velocidade | Corrente | Torque | Potência | Torque | Corrente | ||||
| Voltagem funcional | Taxa de redução | V | RPM | Mãe | RPM | Mãe | Kg.cm | W | Kg.cm | A | mm | g |
| 12-24V | 4.4 | 24 | 1977 | 50 | 1500 | 168 | 0.15 | 2.2 | 0.6 | 0.8 | 18 | 100 |
| 12-24V | 9.6 | 24 | 900 | 50 | 682 | 168 | 0.3 | 2.2 | 1.4 | 0.8 | 18 | 105 |
| 12-24V | 21.3 | 24 | 408 | 50 | 308 | 168 | 0.7 | 2.2 | 3 | 0.8 | 19 | 110 |
| 12-24V | 35 | 24 | 245 | 50 | 185 | 168 | 1.17 | 2.2 | 5 | 0.8 | 20 | 115 |
| 12-24V | 47 | 24 | 186 | 50 | 140 | 168 | 1.5 | 2.2 | 6.7 | 0.8 | 20 | 115 |
| 12-24V | 78 | 24 | 111 | 50 | 85 | 168 | 2.8 | 2.2 | 11 | 0.8 | 22 | 120 |
| 12-24V | 103 | 24 | 85 | 50 | 64 | 168 | 3.4 | 2.2 | 15 | 0.8 | 22 | 120 |
| 12-24V | 171 | 24 | 50 | 50 | 38 | 168 | 5.6 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12-24V | 226 | 24 | 38 | 50 | 29 | 168 | 7.5 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12-24V | 377 | 24 | 23 | 50 | 17 | 168 | 12.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12-24V | 500 | 24 | 17.5 | 50 | 13 | 168 | 16.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12-24V | 4.4 | 12 | 990 | 35 | 740 | 76 | 0.03 | 0.6 | 0.2 | 0.45 | 18 | 100 |
| 12-24V | 9.6 | 12 | 453 | 35 | 340 | 76 | 0.07 | 0.6 | 0.46 | 0.45 | 18 | 105 |
| 12-24V | 21.3 | 12 | 204 | 35 | 150 | 76 | 0.16 | 0.6 | 1 | 0.45 | 19 | 110 |
| 12-24V | 35 | 12 | 122 | 35 | 90 | 76 | 0.28 | 0.6 | 1.7 | 0.45 | 20 | 115 |
| 12-24V | 47 | 12 | 93 | 35 | 70 | 76 | 0.37 | 0.6 | 2.26 | 0.45 | 20 | 115 |
| 12-24V | 78 | 12 | 55 | 35 | 40 | 76 | 0.6 | 0.6 | 3.7 | 0.45 | 22 | 120 |
| 12-24V | 103 | 12 | 42 | 35 | 30 | 76 | 0.8 | 0.6 | 5 | 0.45 | 22 | 120 |
| 12-24V | 171 | 12 | 25 | 35 | 19 | 76 | 1.3 | 0.6 | 8.2 | 0.45 | 24 | 125 |
| 12-24V | 226 | 12 | 19 | 35 | 14 | 76 | 1.8 | 0.6 | 11 | 0.45 | 24 | 125 |
| 12-24V | 377 | 12 | 11 | 35 | 8 | 76 | 3 | 0.6 | 18 | 0.45 | 26 | 130 |
| 12-24V | 500 | 12 | 8.5 | 35 | 6 | 76 | 4 | 0.6 | 24 | 0.45 | 26 | 130 |
A seguir está uma descrição dos materiais e estruturas de qualidade deste motor.
1. eixo de saída do centro do motor
2A estrutura interna do motor
3. Design da capa inferior
4Portão da linha
